En 2021, LR-LINK lanzó a lo grande una tarjeta de captura de imágenes PCIe x4 de cuatro puertos Gigabit PoE + Ethernet con función TOE de hardware (El modelo: LREG1004PT-POE), que se desarrolla de forma independiente sobre la base de la solución de chip Intel Intelligent Gigabit PoE + tarjeta de captura de imágenes de E / S, Se utilizará en el trabajo de visión artificial industrial conectado a cámaras industriales, y permitiendo a los usuarios utilizar cables estándar para la captura y transmisión rápida de imágenes.

    Todo el mundo puede sentirse confundido por estos términos profesionales. No importa. El siguiente editor le llevará paso a paso el análisis en profundidad del rendimiento detallado y la aplicación práctica de esta tarjeta.

    Rendimiento de la tarjeta de red Smart Gigabit PoE+ I/O Frame Grabber

    1. Combina dos en uno, ahorra costes y dispone de potentes funciones

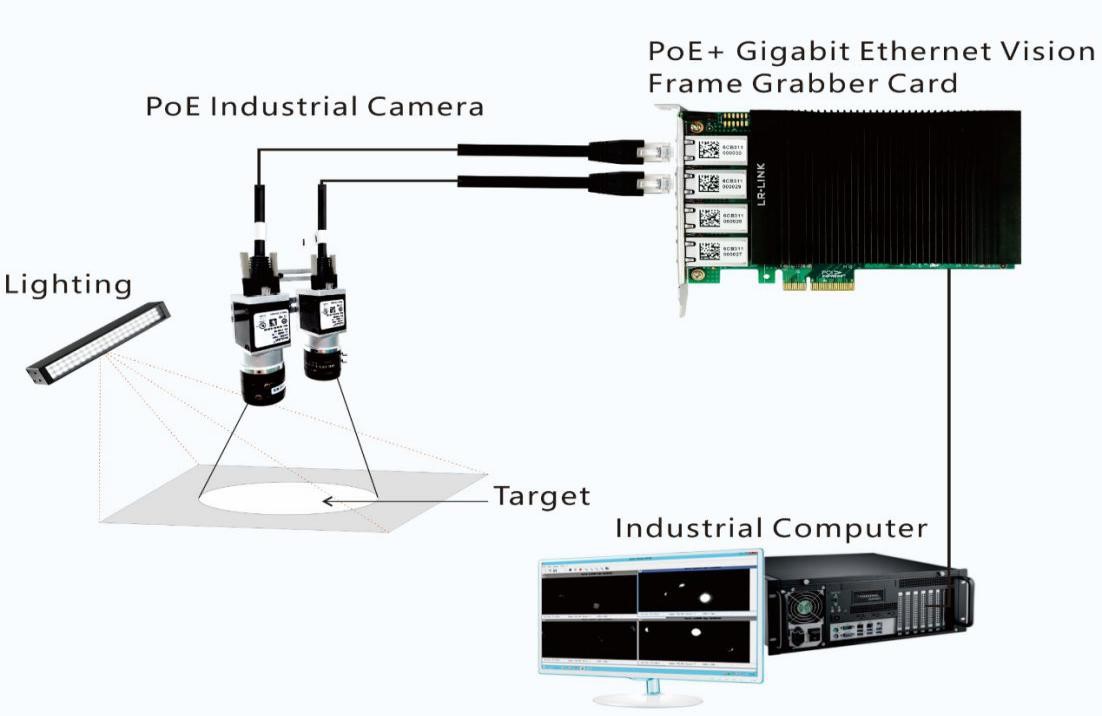

    Como sabemos, en la visión artificial industrial, una cámara industrial necesita una tarjeta de red PoE y una tarjeta de E/S para ayudar en una serie de acciones con el fin de completar la función de disparo y lograr una serie de acciones como el disparo, la recogida y la transmisión de datos de la imagen objetivo. La tarjeta de red PoE es responsable de la adquisición de imágenes y la transmisión de datos, y la tarjeta de E/S es responsable de completar la función de disparo, lo que significa que el cableado de las dos tarjetas debe conectarse a la cámara industrial, lo que es problemático y aumenta el coste de compra.

     <img src="https://www.lr-link.com/attached/image/20210325/20210325161668156815.jpg" data-ke-src="/attached/image/20210325/20210325161668156815.jpg" alt="" "="" style="border: 0px;text-indent: 28px">

    La tarjeta inteligente de captura de imágenes Gigabit PoE+ I/O lanzada por LR-LINK combina perfectamente la tarjeta de red PoE y la tarjeta I/O, combinando dos funciones en una, ahorrando el tedioso cableado, reduciendo el coste de compra y mejorando enormemente el rendimiento.

    2. Basado en la solución FPGA, disparador de sincronización multicámara con TOE.

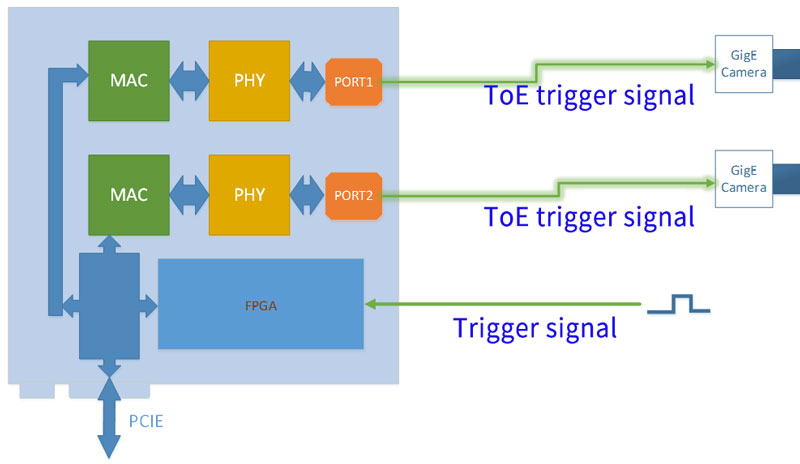

    La tarjeta de captura de imágenes Gigabit PoE+ I/O inteligente (El modelo: LREG1004PT-POE) adopta el modo de activación TOE Ethernet, y completa la función de activación de la cámara mediante el envío de paquetes de comandos Ethernet. Esta función se basa en la solución FPGA. Todos los paquetes de datos son enviados directamente por la FPGA sin pasar por la CPU, por lo que la cámara industrial puede lograr realmente la función de disparo síncrono.

Combinada con el primer rendimiento, es decir, esta tarjeta inteligente de captura de imágenes Gigabit PoE+ I/O lanzada por LR-LINK puede realizar la transmisión de datos, la alimentación (PoE) y el disparo síncrono (TOE) con un solo cable de red. ) Tres funciones.

3. Admite el uso simultáneo de varias tarjetas, la gestión sincrónica y el disparo unificado.

Cada placa de la tarjeta de adquisición integra cuatro interfaces Gigabit Ethernet, que pueden admitir la instalación de varias tarjetas de adquisición en un sistema. Tres grabadoras de fotogramas de E/S Gigabit PoE+ inteligentes se conectan directamente a doce cámaras industriales y realizan el control de gestión unificado y el disparo unificado.

En comparación con la gestión de aplicaciones de las principales soluciones de disparo de tarjetas de captura del mercado, en las que la tarjeta de red pasa por el conmutador y luego se conecta a la cámara industrial, la solución inteligente de tarjeta de captura de imágenes Gigabit PoE+ I/O lanzada por LR-LINK permitirá sin duda sincronizar realmente el disparo de la cámara. Las perspectivas de aplicación de la visión artificial industrial son muy amplias.

Mercado objetivo del capturador de fotogramas de E/S PoE+ Gigabit inteligente

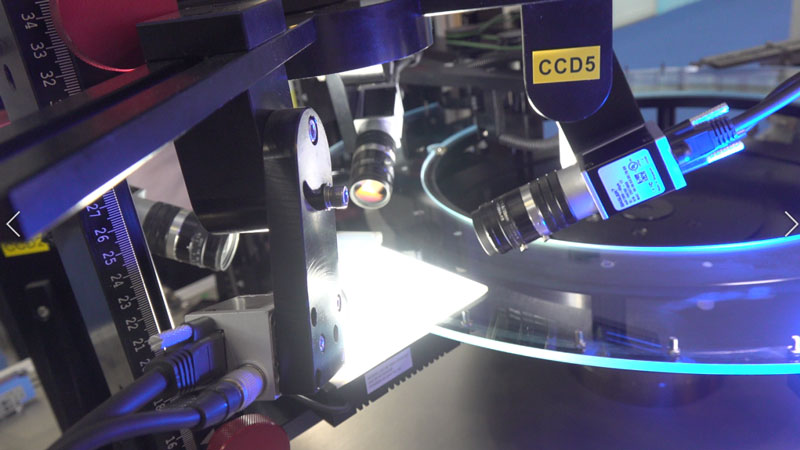

El mercado objetivo de las tarjetas de captura de imágenes Gigabit PoE+ I/O inteligentes se sitúa principalmente en el trabajo de visión artificial industrial, y tiene una amplia gama de aplicaciones, como la detección de defectos de materias primas electrónicas, el procesamiento de semiconductores y la detección de parches de PCB (SMT).

Estándar de compra de captadores de tramas de E/S Gigabit PoE+ inteligentes

Los clientes que adquieran esta tarjeta de red deben confirmar primero si sus cámaras industriales disponen de la función TOE, que puede comprobarse en los parámetros del producto. Si esta función está disponible, los clientes pueden utilizar la solución de activación TOE de la tarjeta de red para conseguir una verdadera función de activación síncrona. Por ejemplo, la cámara industrial Basler (acA2500-20gm) dispone de la función TOE, que encaja perfectamente con el capturador de fotogramas de E/S Gigabit PoE+ inteligente. El usuario que utiliza la cámara industrial Basler (acA2500-20gm) puede establecer el grupo por sí mismo, el disparo simultáneo multicámara se consigue mediante el disparo TOE.

Por supuesto, no importa si la cámara industrial que compra no tiene la función TOE. También puede lograr este objetivo mediante el disparo por software. La solución conjunta de software y hardware TOE satisface plenamente las necesidades polifacéticas de los clientes.

Si tiene otras cosas que no entiende, bienvenido a entrar en el sitio web de LR-LINK, nuestro personal técnico le proporcionará apoyo técnico durante todo el proceso. Para más consultas sobre productos, preste atención a nuestro sitio web: www.lr-link.com
